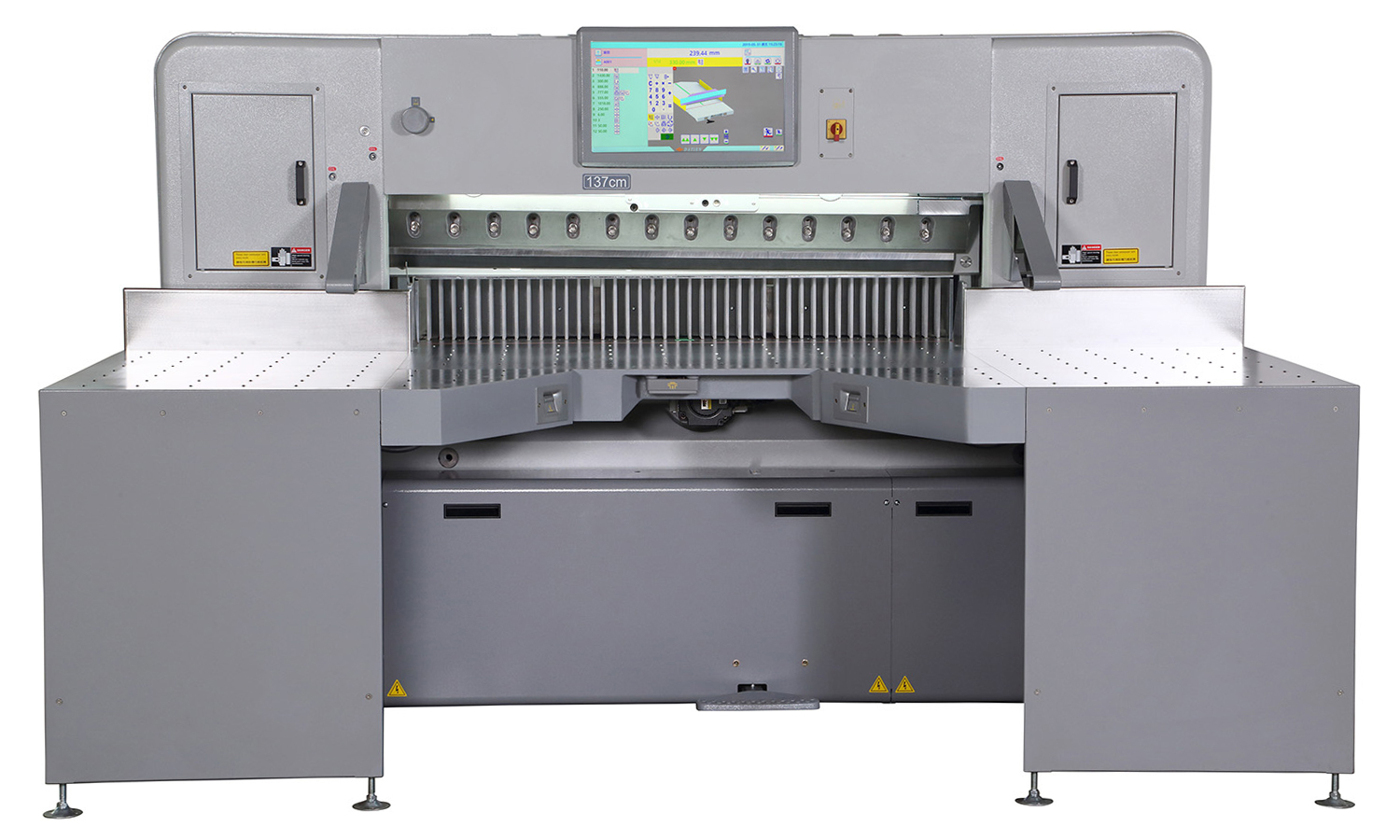

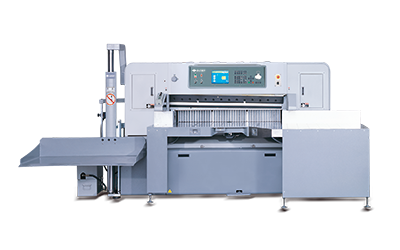

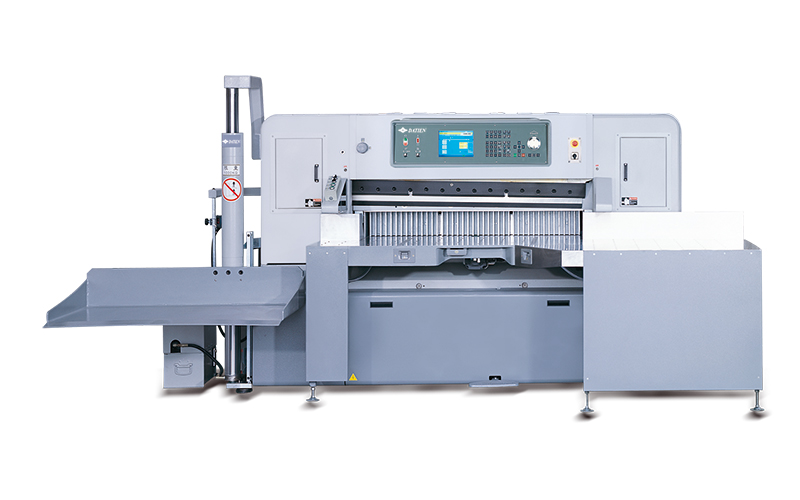

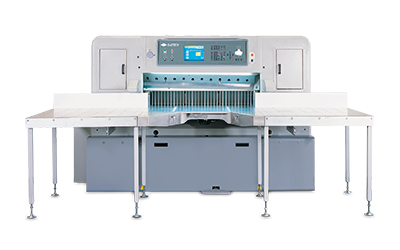

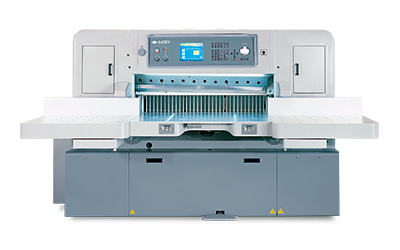

中型 電腦裁紙機

115 - 155 公分    CT-115S    CT-137S    CT-155S

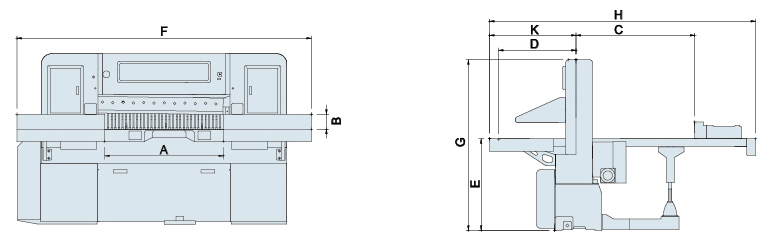

項目 CT-115S CT-137S
mm ( inches ) mm ( inches )
A 裁切寬度 1150 ( 45.25 ) 1370 ( 53.93 )
B 裁切高度 165 ( 63 ) 165 ( 63 )
C 裁切長度 1150 ( 45.25 ) 1370 ( 53.93 )
D 前工作台長度 750 ( 29.5 ) 750 ( 29.5 )
E 工作台高度 900 ( 35.4 ) 900 ( 35.4 )
F 機器寬度 2900 ( 114 ) 3100 ( 122 )
G 機器高度 1680 ( 66 ) 1680 ( 66 )
H 機器長度 2700 ( 106.3 ) 2900 ( 114.2 )
K 890 ( 35 ) 890 ( 35 )
可切最小長度 ( 有壓紙板 ) 90 ( 3.54 ) 90 ( 3.54 )
( 無壓紙板 ) 30 ( 1.18 ) 30 ( 1.18 )
每分鐘裁切次數 48 48
壓紙壓力 ( 可調整範圍 ) 400 - 4000 kg ( 880 - 8800 Ib ) 400 - 4000 kg ( 880 - 8800 Ib )
機器重量 4100 kg 4500 kg
主馬達 5.6 kW ( 7.5 HP ) 5.6 kW ( 7.5 HP )
送料馬達 0.5 kw ( 0.69 HP ) 1 kw ( 1.34 HP )
送風馬達 0.75 kw ( 1 HP ) 0.75 kw ( 1 HP )
電力總容量 6.85 kw ( 9.19 HP ) 7.35 kw ( 9.84 HP )

※ 本數值隨時不斷研究改進,僅做參考,若有變更恕不另行通知

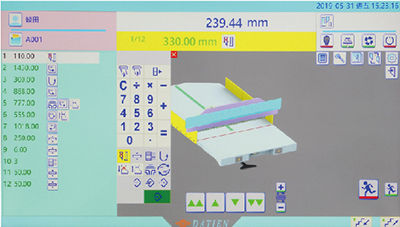

21.5 时觸控螢幕

• 採用工業級電腦控制
• 支援多國語言,並可繁中、英文、手寫或注音方式輸入
• 圖像化操作介面
• 週期性保養自動通知
• 具計算機功能並可等距、回數、裁切標籤功能、下刀記憶、推紙、送風等自選功能
• 可教導式裁切標柱
• 客戶名稱或單號可繁中或英文、手寫或注音輸入及快捷查詢
• 1000 組客戶名稱,共可設定 100000 個程式
• AC 伺服控制系統,後擋紙規定位精度 ±0.01 mm,可快速位移及快速定位

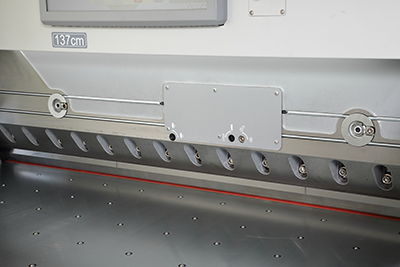

刀片校準

快速刀片校準可有效控制刀片左右及深度


雙拉刀臂式裁切

雙拉刀臂式裁切係採用兩組蝸輪齒輪傳動出力,作裁切動作時,速度快,力大,精準度高。並可延長使用壽命。

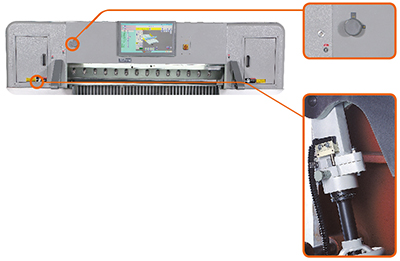

壓力調整輪

放置於操作面板左側,使操作者容易於觀看壓紙器壓力大小及壓力調整。

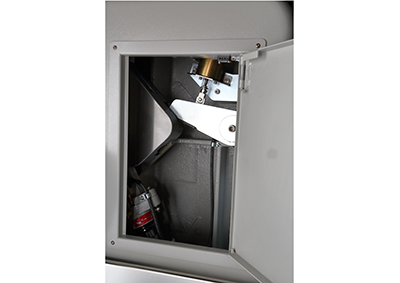

拉刀臂 安全螺絲機構

當裁切到硬物或裁刀 已鏈時延用,致使安全螺絲立刻斷掉,自動的切斷運轉電源,停止裁切動作, 徹底防止齒輪箱、拉 刀臂、主體機件的損 壞、確保機器的安全。

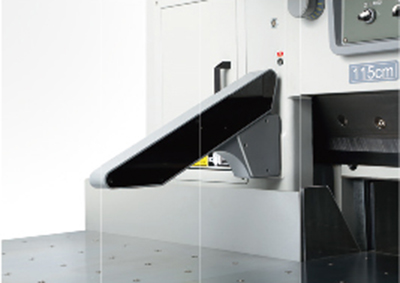

安全光栅

符合歐盟 CE4 級防護規範,内置 20 組感應器,提供操作者嚴密的安全防護

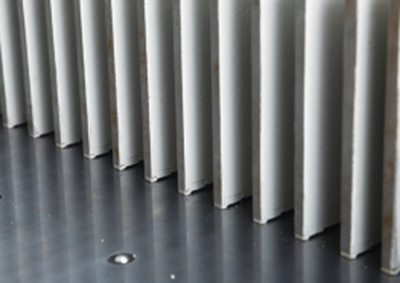

工作檯保護

後擋板下方配至塑鋼防護,可防止刮傷工作檯,不會再有夾紙現象,推送紙順暢無比

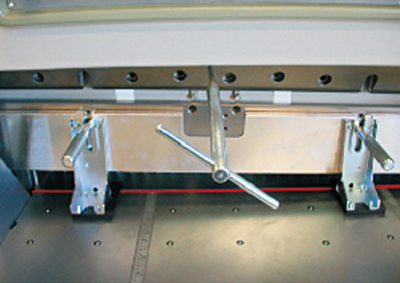

省力、快速換刀機構

全新包覆式換刀架,配合利用機械原理將刀片吊起,可省力且快速、安全的將刀片換上,刀口不會被碰裂,人員不會受傷害


防止落刀安全鎖

與歐洲機同級的安全防護機構,絕對防止刀座落下,保護操作者的安全

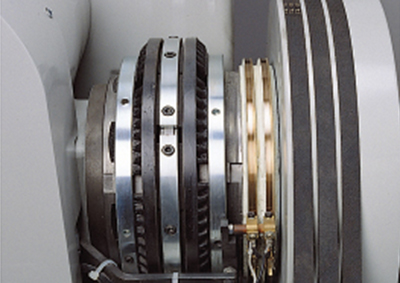

強力型電磁煞車離合器

符合歐洲 CE 標準的電磁煞車離合器,作動力大、不漏失。煞車性能精準、安全性高

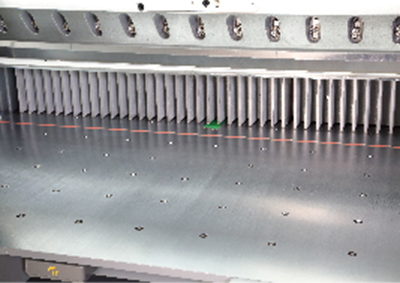

工作平台溝護帶

工作平台溝槽上配置有歐洲進口的輸送帶覆蓋,防止送紙時掉入工作平台溝内

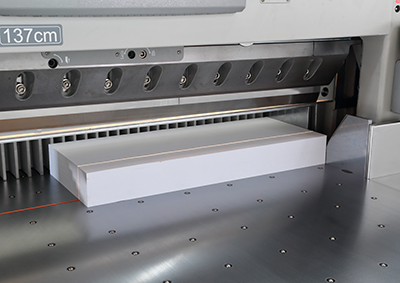

光學裁切線

提供光學裁切線正確指示裁切位置,並可做下刀記憶裁切工作

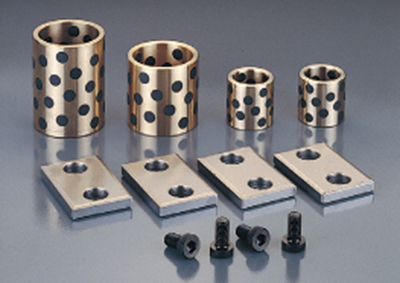

自動軸承 + 耐磨片

迴轉機構裝置自潤軸承,永保迴轉運轉的順暢。刀座滑道配置耐磨片、特別耐磨耗、永保刀座行程的精度,延長機器使用壽命

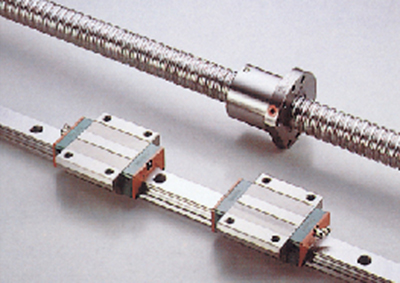

滾珠螺桿 + 線性滑軌

後擋紙規配置高精密的滾珠螺桿和線性滑軌,行程移動時,順暢快速、定位精密高、耐磨耗等優點,提高機器使用壽命
